电永磁吸盘

发布时间:2022-08-12人气:32

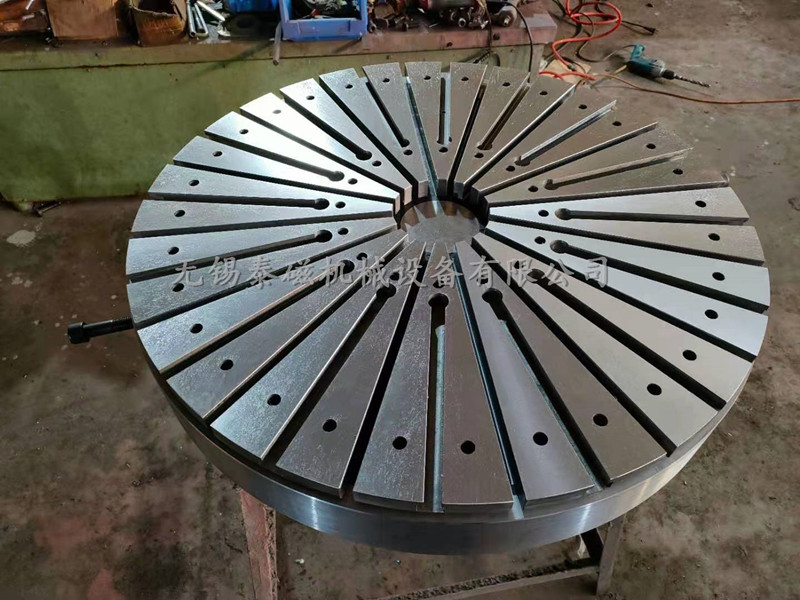

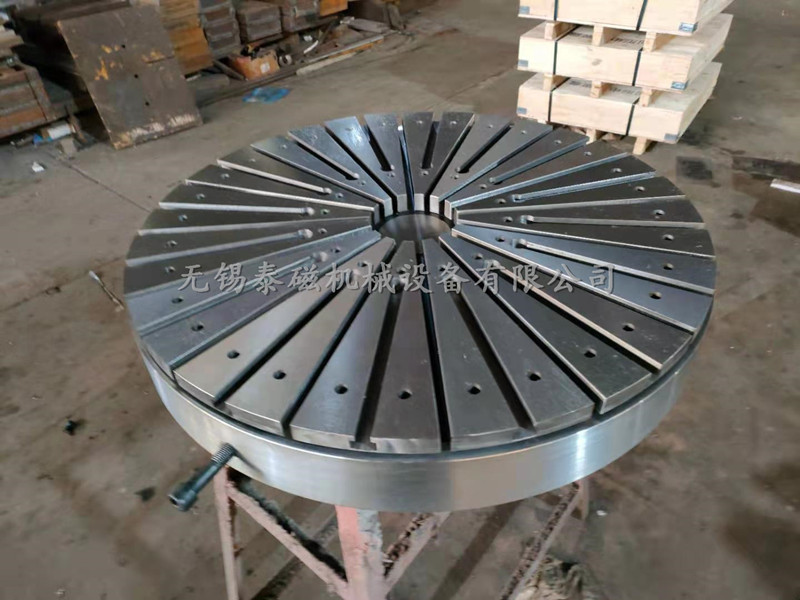

本系列适用于立式车床,CNC五轴精密分度装置、CNC五轴综合切削加工机床等结合使用,采用圆形放射性磁极结构,适合圆形及任何形状工件夹持,工件可同时接触所有磁极,发挥最大能量,对工件产生强大吸力;采用独特的变截面磁极结构设计,确保吸力随外径增大逐步增加,双磁回路设计,磁场叠加,T型槽设计,可方便垫加过磁块(用户可根据工件吸合面形状,自制异形过磁块,实现吸合面即使是曲面亦能夹持的装夹工具)。

电永磁吸盘可产生高达16kg/cm²的强大吸力,不随时间的延长而衰减;磁力线均匀分布于模具与吸盘的全部接触面积内,磁力作用深度在16mm内,磁力线不会穿透被加工件表面,不会磁化刀具及机床主轴,不影响加工的精度和排屑。

电永磁吸盘只在装夹或是释放工件的0.6-3秒时间内使用电能,夹持状态下依靠永磁力吸附工件,磁盘处于完全不带电运行状态,避免了在突然断电或连接电缆损坏时出现工件移动、脱落的危险。与普通电磁吸盘相比,电永磁吸盘节能95%以上,运营成本几乎为零。

简单一个按钮,0.6-3秒的时间内即可独立完成工件的夹持或释放,一次装夹完全实现5面加工,释放工件时自动退磁,中低碳钢材料达到零剩磁,无需使用退磁装置。

注:用户制作特殊过磁块时,建议咨询我方技术人员,因为一是要确保磁回路畅通,二是要能产生最大吸力,这都需要专业的磁学知识和磁路计算。

型号及尺寸参数

型号参数

磁极数

总吸力(≤KN)

             外形尺寸(mm)

质量(kg)

D

d

H

DYCC3-500

12

70

500

60

70

95

DYCC3-600

12

100

600

60

70

135

DYCC3-800

16

160

800

150

80

290

DYCC3-1000

16

200

1010

200

80

460

DYCC3-1300

24

360

1260

300

90

680

DYCC3-1500

24

480

1520

500

100

1240

DYCC3-1600

40

600

1620

800

125

1560

DYCC3-1800

40

800

1820

800

125

2050
