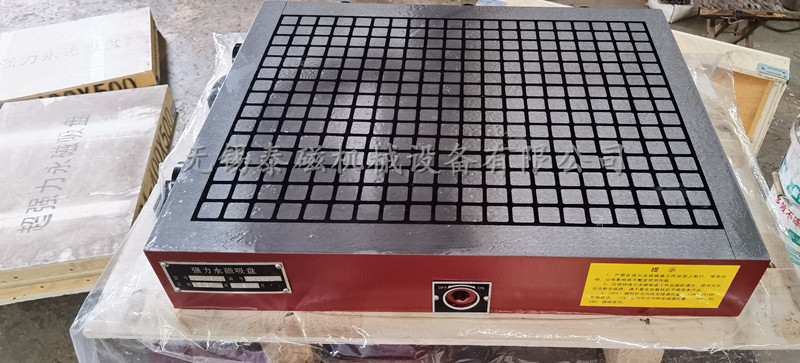

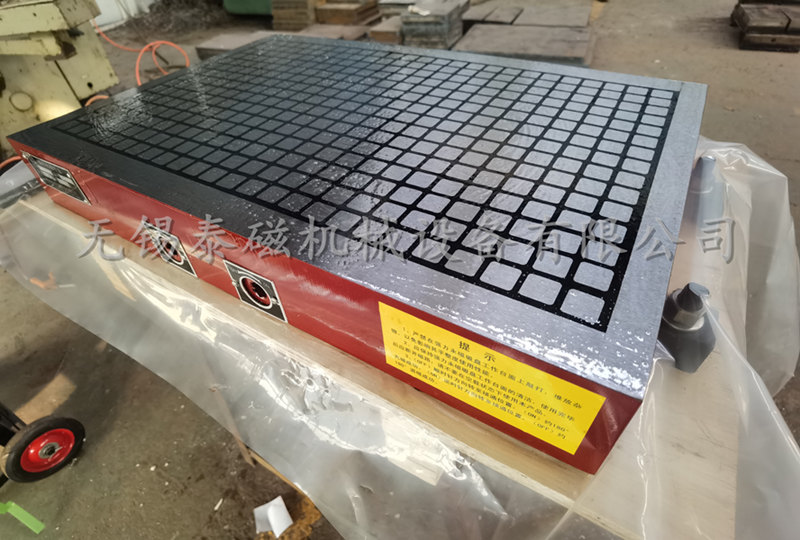

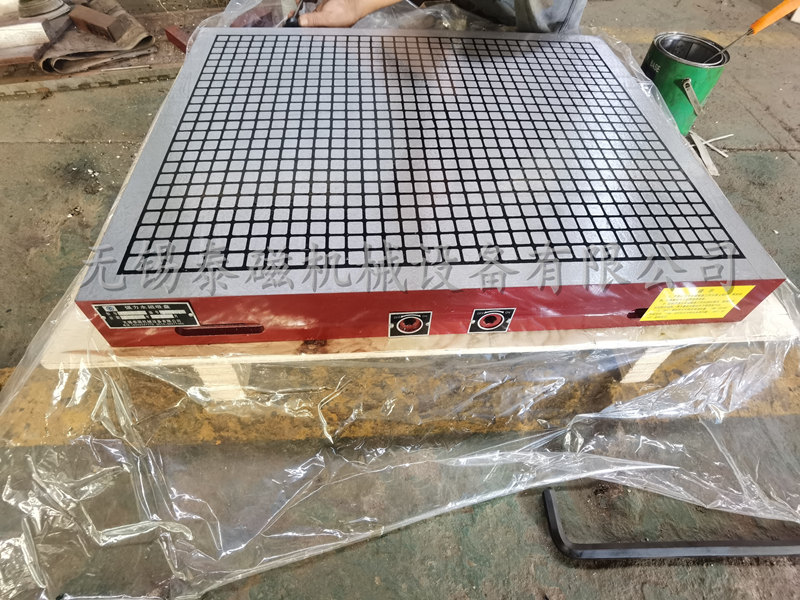

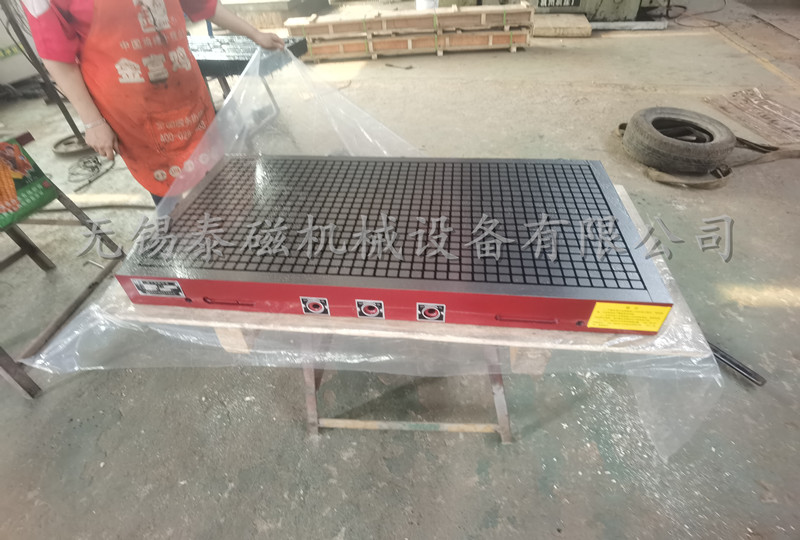

超强力永磁吸盘适用于 CNC加工机,精密铣床的铣削加工,磁盘不需要电源,即使长时间使用也不会发热。磁盘本身精密度高,可保在2um/100mm,对加工件的精度有充分的保障,由于吸附工件无需电源,即使突然停电,工件也不会移动,可避免不必要的损失。对于进行重切削时,被加工工件面积不小于100x100x厚15mm时,效果尤为明显。如小于此面积,磁盘也能吸持,但不能达到最好的效果,独特的磁路设计,使吸力非常强大、均匀,高性能优质磁钢,可确保吸力长期稳定不变.2 . 适 用 于 :高精度工件的加工薄板工件的加工,模具加工。广泛应用: 高精度、高速加工中心,加工中心,强力数控铣 。
型号 | 主要尺寸 mm | 净重 | ||||||
A | B | B1 | C | F | G | G1 | ||
XCM91 200x200 | 200 | 200 | 220 | 20 | 12+4 | 100 | 88 | 30 |
XCM91 250x250 | 250 | 250 | 270 | 20 | 12+4 | 100 | 88 | 45 |
XCM91 300x300 | 300 | 300 | 320 | 20 | 12+4 | 100 | 88 | 60 |
XCM91 350x350 | 350 | 350 | 370 | 20 | 12+4 | 100 | 88 | 65 |
XCM91 400x400 | 400 | 400 | 420 | 20 | 12+4 | 100 | 88 | 85 |
XCM91 450x450 | 450 | 450 | 470 | 20 | 12+4 | 100 | 88 | 115 |
XCM91 500x500 | 500 | 500 | 520 | 20 | 12+4 | 100 | 88 | 125 |
