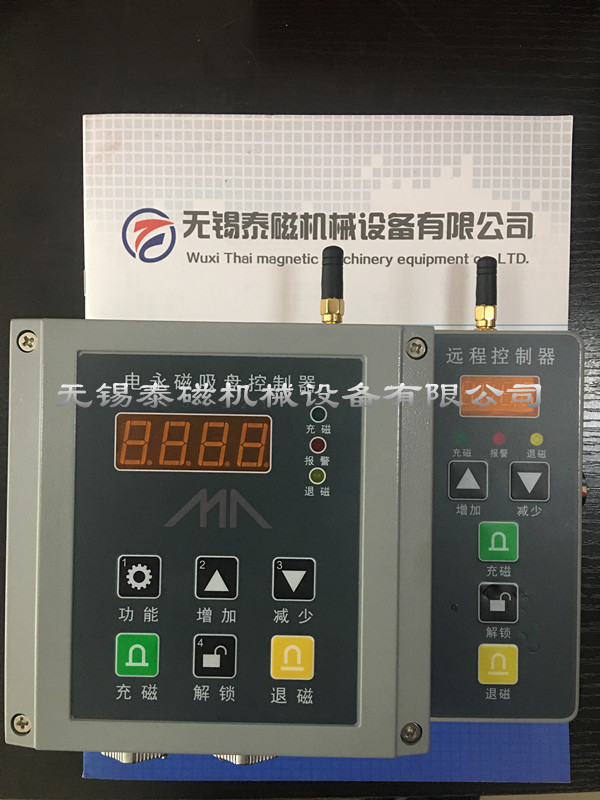

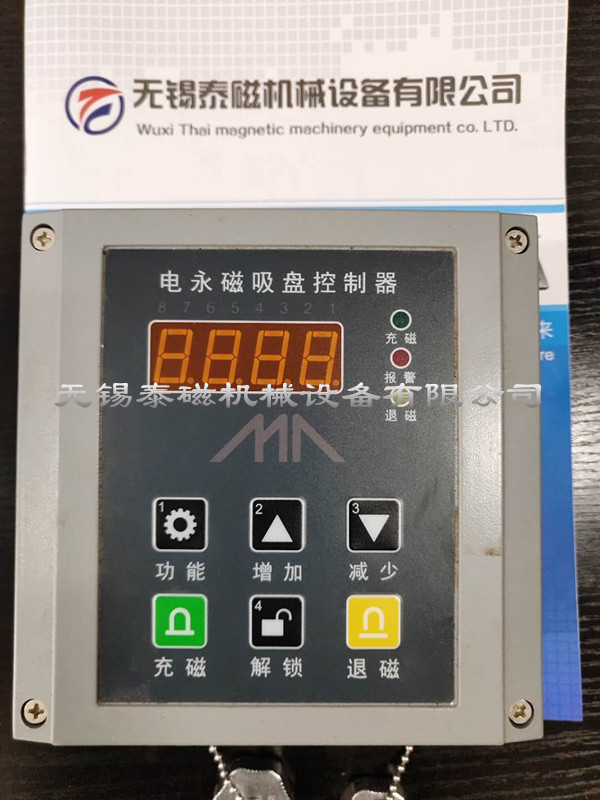

产品介绍

1、产品特点

本产品是针对电永磁吸盘的工作原理而设计，以单片机为控制核心的智能化控制器；以最简洁的操作为设计理念，并采用了超耐压的大功率输出器件；可靠的硬件保护和低微的功耗，保证了系统可以安全可靠的长时间运行。

2、注意事项

本产品的工作环境需为：无易燃易爆物体、气体、粉尘、导电颗粒；无腐蚀性液体；远离高温、强电磁场。

本产品属于高压强电设备，内部没有需要用户调节的部位，请勿打开外壳，以防发生人身安全意外。建议为产品配接断路保护器。

3、结构性能特点

① 可控制一至四个电永磁吸盘（分别对应通道01～04）的充退磁动作，简单高效；

② 控制器在待机或充退磁成功后电源与主回路完全隔断，无任何输出；

③ 可通过前面板上的通道选择开关来确定单通道或多通道输出，通过选通后，面板上对应通道的LED指示灯亮红色；不选通时，面板上对应通道的LED指示灯为熄灭状态；

④ 当选择多个通道输出时，分别由相应的输出接口一次输出；

⑤ 可通过选配的有线操作控制器，来执行充退磁动作；

⑥ 可通过选配的有线设置控制器，来执行参数设置；

⑦ 充退磁动作均上升沿启动。

4、技术参数

① 额定输入电压：AC  380V±10%；

② 输出电压：MAX  DC  170V；

③ 充磁强度：1～10级可调；

④ 输出最大电流：50A；

⑤ 充退磁时间：0.1～1.0秒可调（对应设置：1～10）；

⑥ 多路充退磁间隔时间：1.5秒。

5、使用说明

1、永磁吸盘在吊装移动使用过程中，应尽量避免接触面的碰撞敲击打，以免影响使用性能和寿命。

2、闲置时底面最好涂油保护，以防锈蚀。用时擦干净以免划伤影响精度。

3、请在使用前阅读使用说明书，明确使用性能后方可使用。如有不明之处，请与生产厂家联系了解以免发生意外。

4、应经常检查各零部件的灵活性，保持使用时的灵活自如。

5、使用环境温度在-40℃--50℃。

6、电永磁吸盘使用时注意哪些事项

1、吊运时，先将被起吊工件表面清理干净，如有锈皮和凸刺应清理。永磁吸盘的中心线最好与工件重心线重合，然后将吸盘放置在工作平面上，旋转手柄由“-”号位置，向“+”号方向旋转至限位销。检查手柄的保安斜块是否自动锁定，然后进行起吊。

2、工件吊起时，严禁超载，严禁人体从工件下面穿过，被吊工件温度和环境温度不大于80度，无剧烈振动及冲击。

3、吊运圆柱形工件时，应保持B形槽与工件接角为两条直线接触，所以它的起重力仅为额定起重力的30%-50%

4、完成吊运后，向内按动手柄按钮，是手柄上的保安键与保安销脱离。手柄由“+”向“-”号方向旋转到限位销。使吸盘处于关闭状态，工件与永磁吸盘脱离。

以上是电永磁吸盘的维护方法和使用中应该注意的一些事项。
